Дизельный генератор АД 520 Baudouin 6M33G715/5 (520кВт 400 В)

Остаток в Новосибирске: 3 шт.

Характеристики

Доставка

Самовывоз/Доставка транспортом компании до объекта

Рекомендуется

Для постоянного и резервного электроснабжения

Торговая марка

ЭТРО

Все характеристики

от 5 310 000 руб.

Гарантия на изделие 12 мес. с даты поставки или 1000 моточасов-что наступит ранее

Описание

Дизельная электростанция 520 кВт АД 520-Т400-1Р мощностью 520 кВт/650 кВА выполнена на дизельном четырехцилиндровом двигателе 6M33G715/5.

Представленные дизельные электростанции 520 кВт допускают беспрерывную работу при 100% нагрузке до 8 часов без дополнительной заправки топливом. Эта возможность обеспечивается предусмотренным объемом топливного бака, расположенного в раме.

Если у покупателя нет дополнительных требований-поставка изделия АД520 -Т400-1Р осуществляется в базовой комплектации. Указанная цена действительна для стандартной комплектации дизельной электростанции 520 кВт открытого исполнения по первой степени автоматизации.

Стандартная комплектация предлагаемой к продаже ДЭС 520 предусматривает:

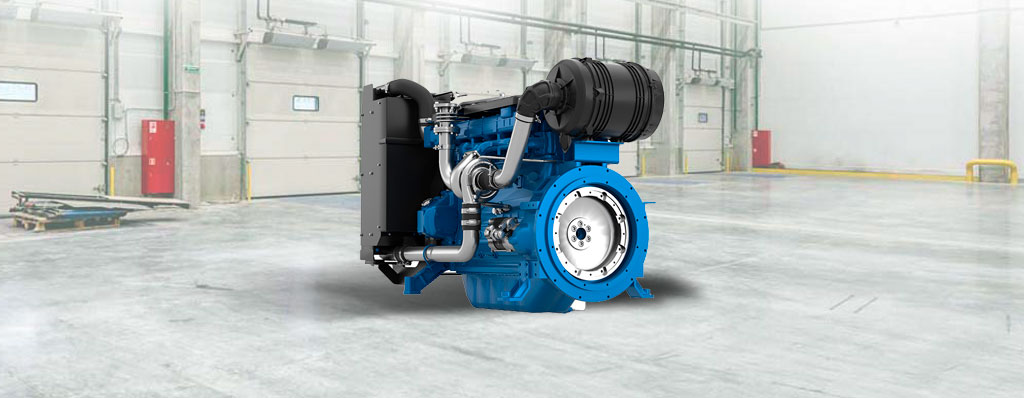

двигатель Baudouin модель 6M33G715/5
топливный бак в раме,
выхлопная система с глушителем,
степень автоматизации АД 520 - первая,
панель управления на базе контроллера ComAp, интерфейс русифицирован,
исполнение: стационарная, открытая,
комплект аккумуляторных батарей,
по желанию покупателя: заправка электростанции сертифицированными маслом и охлаждающей жидкостью, заправка АКБ электролитом,
полный комплект технической документации на русском языке.
Примечание:
Производитель оставляет за собой право вносить изменения в конструкцию изделия, не ухудшающие его потребительских свойств.
Обязательно уточняйте цену у менеджера.
Обратите внимание! Электрическая мощность ДЭС, указанная в спецификации, сохраняется при стандартных атмосферных условиях:
- Температура воздуха (Т)-25 град.С
- Относительная влажность окружающего воздуха (F)-30%
- Давление (P)-750 мм рт.ст. (10 кРа)

Расшифровка условного обозначания дизельных генераторов

Характеристики

Основные характеристики единичной ДГУ

Торговая марка	ЭТРО
Номинальное напряжение, В	400
Номинальная мощность, кВт	520
Максимальная мощность, кВт	572
Номинальная мощность, кВА	650
Максимальная мощность, кВА	715
Род тока	трехфазный, переменный, синусоидальный
Частота тока, Гц	50
Номинальный ток, А	936

Двигатель

Марка двигателя	Baudouin
Марка, модель двигателя	Baudouin 6M33G715/5
Мощность двигателя, кВт (резервная/основная)	633/575
Количество и расположение цилиндров	6L (ряд)
Нормальная частота вращения коленчатого вала, об/мин	1500
Рабочий объем цилиндров, л (куб. дм)	19,6
Диаметр цилиндра, мм	150
Ход поршня, мм	185
Пусковое устройство двигателя	электрический стартер

Топливная система

Тип топлива	дизельное
Расход топлива при 100% нагрузке, л/ч	153,3
Топливный бак	в раме на 8 часов работы

Масляная система

Удельный расход масла при 100% нагрузке, г/кВт*ч	0,4
Объем масляной системы, л	64
Требования к моторному маслу	масло по API: не ниже CF-4, 15W40

Система охлаждения

Объем системы охлаждения (с учетом радиатора), л	127
Система охлаждения двигателя	радиаторная (жидкостно-воздушный способ)
Устройство подогрева двигателя	электроподогрев ОЖ

Электрооборудование

Система электропитания двигателя	АКБ 24В
Напряжение зарядного генератора, В	24
Класс и тип регулятора частоты вращения	электронный

Генератор

Тип генератора	одноопорный, синхронный, бесщеточный
Номинальная длительно-отдаваемая мощность, кВА	650
Максимальная допустимая мощность перегрузки, кВА	715
Ток статора генератора при номинальной мощности, А	936
Система возбуждения	бесщеточная на постоянных магнитах
Число полюсов	4
Схема соединения по ГОСТ 183	звезда
Количество выводов обмоток статора по ГОСТ 26772-85	12
Число фаз	1 (3)
Класс изоляции по ГОСТ 8865	H
Номинальный коэффициент мощности	0,8
Степень защиты генератора	IP23 по ГОСТ 14254

Открытое исполнение

Уровень шума, dB(A)	120
Длина, мм	3820	При заказе габаритный размер уточнять дополнительно
Ширина, мм	1700
Высота, мм	2150
Вес, кг	4700

Варианты исполнения

Варианты исполнения (П-капот, БК-блок-контейнер, ЭД-на прицепе/шасси, ст. автоматизации 1-3)	П, БК, ЭД, 1-3 ст.

Варианты исполнения

Варианты исполнения дизель-генератора 520 кВт АД520-Т400 Baudouin

Открытое исполнение

Требуется размещение в помещении, защищенном от внешних воздействий;
Необходимость проведения строительно-монтажных работ,
Помещение выделенное для ДГУ открытого типа, обязательно должно соответствовать требованиям эксплуатации дизельного генератора

Контейнерное исполнение

Контейнеры изготавливаются в двух вариантах-из панелей типа «Сэндвич» и цельнометаллические,
Цельнометаллические контейнеры подходят для применения на площадках с повышенной пожароопасностью, т.к. не содержат горючих материалов,
Обеспечивают необходимую шумоизоляцию,защиту от внешних воздействий
Практически нет ограничений по температуре снаружи контейнера: для использования дизельной электростанции в арктических и приближенных к ним районах производитель изготавливает утепленные контейнеры, позволяющие выдерживать зимнюю температуру в Арктике,
Размеры стандартных контейнеров позволяют транспортировать контейнерные ДЭС без получения спецразрешений на перевозку,
Контейнеры оборудованы всеми инженерными системами, обеспечивающими работу дизель генератора.

Кроме того, вы можете установить электроагрегат с напряжением 400В на специальный передвижной прицеп. В данном случае вы можете, при необходимости, повысить степень автоматизации до второй

Стандартные показатели утепленных блок-контейнеров «Север» для ДГУ 520 кВт:

Длина, мм	Высота, мм	Ширина, мм	Вес (БК+ДГУ), кг (справочно)
н/д	н/д	н/д	н/д

* Габаритные размеры контейнера определяются маркой электроагрегата и могут быть изменены по ТЗ заказчика

ДЭС в модульном помещении

Модульная конструкция для размещения двух ДГУ 520 кВт 0,4 кВ

Конструкции состоят из нескольких утепленных блок-контейнеров,
Возможно создание единого пространства различной конфигурации,
Возможна транспортировка в разобранном состоянии, т.к. габаритные размеры единичных модулей не превышают разрешенных габаритов для перевозки авто- или иным транспортом,
Площадка для размещения многомодульной конструкции с ДЭС меньше площадки для размещения одиночных блок-контейнеров с аналогичным оборудованием.

В кожухе (капотное исполнение)

Допускается эксплуатация ДГУ на открытом воздухе, но существует ряд ограничений по температуре окружающей среды,
Корпус изготовлен из антикоррозийного металла,
Возможность отслеживать параметры дизель-генератора не открывая кожух,
Удобная конфигурация дверей обеспечивает доступ ко всем узлам оборудования
Для уменьшения уровня шума глушитель расположен под капотом.

Передвижные электростанции - электростанции в контейнере или капоте устанавливаются на прицеп:

Передвижная электростанция ЭТРО в контейнере "Север" мощность 520 кВт двигатель Baudouin, степень автоматизации вторая

Предназначены для оперативного перемещения без использования погрузочно-разгрузочных механизмов,
Предназначены для использования на открытых площадках,
Не требуется подготовка площадки на объекте-достаточно ровной поверхности,
Не требуется проведение монтажных работ на объекте,
Не требуется согласования проектной документации,
Не требуется получения разрешения на установку.

Обратите внимание на ДГУ 520кВт в шумозащитном кожухе. У них так же возможно повышение степени автоматизации до второй.
