Контейнерные электростанции (ДГУ, ДЭС) 1000 кВт

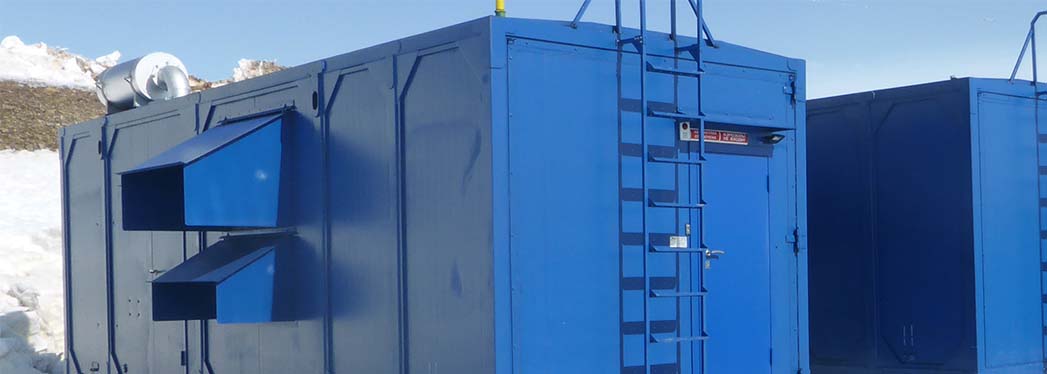

Дизель-генератор (дизельная электростанция) 1000 кВт в утепленном контейнере «Север»
Торговая марка ЭТРО
Номинальное напряжение 0,4/6,3/10,5 кВ
Номинальная мощность 1000кВт/1250кВА
Максимальная мощность 1100 кВт/1375 кВА
Усредненные технические характеристики ДГУ 1000 кВт 400 В в контейнере по 2 степени автоматизации без привязки к конкретной модели:
* Габаритные размеры контейнера определяются маркой дизельного генератора и могут быть изменены по требованию заказчика.
| Наименование изделия | Мощность ДГУ основная (кВА/кВт) | Габариты блок-контейнера (БК)-ДхШхВ, мм | Масса (БК+ДГУ), кг | Мощность собственных нужд, кВт | Номинальный/максимальный ток, А |
|---|---|---|---|---|---|
| АД1000-Т400-2РБК | 1250/1000 | 9000х3000х3200 | 22000 | 20 | 1800/1980 |
Для ДГУ в контейнере возможно повышение степени автоматизации до второй и третьей.
- АД 1000-Т400-1РБК - наименование контейнерной электростанции мощностью 1000 кВт автоматизированной по 1 степени,
- АД 1000-Т400-2РБК - наименование контейнерной электростанции мощностью 1000 кВт автоматизированной по 2 степени,
- АД 1000-Т400-3РБК - наименование контейнерной электростанции мощностью 1000 кВт автоматизированной по 3 степени.
| Модель | Двигатель | Основная мощность |
Резервная мощность |
Напряжение | Расход топлива |
||||||||||
|
Mitsubishi
S12R-PTA |
1000 кВт
1250 кВА
|
1100 кВт
1375 кВА
|
6300 В | 269 л/ч | ||||||||||
|
Mitsubishi
S12R-PTA |
1000 кВт
1250 кВА
|
1100 кВт
1375 кВА
|
10500 В | 269 л/ч | ||||||||||
|
Mitsubishi
S12R-PTA |
1000 кВт
1250 кВА
|
1100 кВт
1375 кВА
|
400 В | 269 л/ч | ||||||||||
|
Cummins
KTA50-G3 |
1000 кВт
1250 кВА
|
1100 кВт
1375 кВА
|
400 В | 241,9 л/ч | ||||||||||
|
Cummins
KTA50-G3 |
1000 кВт
1250 кВА
|
1100 кВт
1375 кВА
|
10500 В | 241,9 л/ч | ||||||||||
|
Cummins
KTA50-G3 |
1000 кВт
1250 кВА
|
1100 кВт
1375 кВА
|
6300 В | 241,9 л/ч | ||||||||||
Пример: Электростанция дизельная мощностью 1000 кВт АД 1000-Т400-3РБК в утепленном блок-контейнере «Север»
Технические характеристики дизель-генератора АД1000-Т400-3РБК в утепленном блок-контейнере
| Наименование | Характеристики |
|---|---|
| Назначение электростанции | использование в качестве основного или резервного (аварийного) источника электроэнергии |
| Блок-контейнер, габаритные размеры, м | 9,12 х 3,0 х 3,4 |
| Размеры электростанции габаритные в эксплуатации (по выступающим частям), м | 9,922 х 4,405 х 4,717 |
| Климатическое исполнение по ГОСТ 15150-69 | УХЛ |
| Категория размещения по ГОСТ 150150-69 | 1 |
| Категория здания/помещения ДЭС станции по взрывопожарной и пожарной опасности по СП 12.13130.2009, НПБ 105-03 | В/В2 |
| Степень огнестойкости, ФЗ от 22 июля 2008г. №123-ФЗ | IV |
| Класс конструктивной пожарной опасности, ФЗ от 22 июля 2008г. №123-ФЗ | СО |
| Класс взрывоопасной зоны по ПУЭ | П-1 |
| Класс функциональной пожарной опасности, ФЗ от 22 июля 2008г. №123-ФЗ | Ф5.1 |
| Степень автоматизации по ГОСТ 53174-2008 | третья |
| Модель электроагрегата | АД 1000-Т400-1Р |
| Мощность номинальная | 1000 кВт |
| Модель двигателя | Mitsubishi S12R-PTA-C |
| Модель генератора | STAMFORD LV1 634G |
| Защитный автомат генератора | ABB SACE E2/2B 2000 |
| Коэффициент мощности | 0,8 |
| Номинальная сила тока | 1800 А |
| Род тока | переменный. трехфазный |
| Номинальная частота тока, Гц | 50 |
| Номинальное напряжение тока, В | 400 |
| Панель управления | ComAp AMF20 |
| Система пуска | DC 24 B |
| Бак топливный дополнительный, л | 990 |
| Время автономной работы электростанции, ч | 4 |
| Масса расчетная, кг | 25000 |
ДЭС 1000 кВт контейнерного типа нашли широкое применение в различных отраслях промышленности: строительство, социальная сфера, объекты ЖКХ, горнодобывающая и нефтегазовая отрасли и т.д.
Преимущества утепленных контейнеров «Север» производства АО «Электроагрегат»
- контейнеры изготавливаются в двух вариантах-из панелей типа «Сэндвич» и цельнометаллические,
- цельнометаллические контейнеры подходят для применения на площадках с повышенной пожароопасностью, т.к. не содержат горючих материалов,
- контейнеры обеспечивают необходимую шумоизоляцию,защиту от внешних воздействий
- практически нет ограничений по температуре снаружи контейнера: для использования дизельной электростанции в арктических и приближенных к ним районах производитель изготавливает утепленные контейнеры, позволяющие выдерживать зимнюю температуру в Арктике,
- размеры стандартных контейнеров позволяют транспортировать контейнерные ДЭС без получения специального разрешения на перевозку,
- контейнеры оборудованы всеми инженерными системами, обеспечивающими работу дизель генератора,
- при необходимости из контейнеров формируются модульные здания, образуя единое пространство внутри помещения.
